电子调速器具有调速控制、最大电流限制与保护、稳态调速率可调、高低速转换、起动油量限制、升速时间控制、自动并机等功能。与其他调速器相比，其调速性能好，功能齐全，安装维护方便，性能可靠。

電子变频调速器主要技术参数

(1) 的驱动器。规格型号 FSK-628D   24v电源交流电压 DC24V任务直流电<5 A    轉速下跌率 土0.25%恒定控速率 0-5%  冲撞 20 G激振 500 Hz下面的  大环境体温 - 30C~ + 70%:对内部含水率<95%

(2)磁感应执行力器。型号查询 ZD-200R   主要最大扭矩 3 N*m业务度角 28°  较大 直流电压 5A冲洗 15G     振动模式 500Hz下环境的温度 -45-- +120度  相较温度湿度<95%

(3)电机转速调节器器转换直流电压 2-18V    接入策略 M16X1.5 M18X1.5

电子元器件可控硅调压器系统安装
(1)转速传感器。转速传感器推荐安装子发动机齿圈部位，传感器与齿顶之间的间隙应为0.4-0.8mm之间，安装时可先将传感器旋至齿顶，然后退出约1/3圈（螺距1.5mm）1/2圈（螺距1mm），再锁紧螺母紧固即可、若无飞轮齿圈，也可利用其他传感齿轮，但材质必须为导磁材料，并要保证在发动机工作转速范围内，传感器输出频率(每分钟通过传感器的齿数)不少子300Hz。

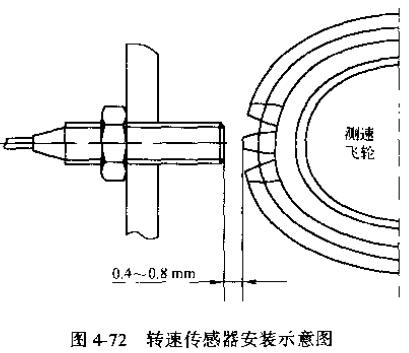

转速传感器安装示意图,如下图所示。

   发动机转速与传感器输出频率之间的对应关系为：f=nz/60(Hz)，公式中：f,n,z分别表示传感器输出频率、发动机转速和测速飞轮齿数。注意：转速传感器仅供电子调速器独用，避免与其它测速系统共用。

  电磁执行器安装在发动机上，其安装位置与安装方式根据具体情况确定，电子调速器推荐采用与油泵一体化安装方式，但在特殊情况下或有特定要求时，也可采用外置式安装方式。

(3)控制器。控制器应安装在无强烈冲击震动及电磁于扰的防护箱内，并需留有足够的空间供安装维护和散热之用，其外壳需叮靠接地。垂直安装可防止水汽过多驻留。转速控制器安装尺寸，如图4-74所示。

(4)电源。本调速器的工作电压为直流24V,可利用发动机的起动电瓶或采用其他稳压电源供电，但要保证系统的蜂值功耗和电压波动范围满足要求。当采用起动电瓶供电时，必须设置充电装置以保证电瓶电量充足。在发动机起动时，电瓶短时间的输出电压跌落不会影响调速器的正常工作。推荐采用24V电瓶供电。
  辅助装置电源。10V调节、终端14作为调速器系统辅助装置的电源。可从此获得20mA的电流，接地端为7(注意:终端短路会损坏转速控制装置)。
